OBS: Hydraulikkolje må kjøpes seperat
Se link for anbefalt hydraulikk olje:
Fjordstjerne – neste generasjon hydraulisk styring opptil 175 hk
Fjordstjerne er neste generasjon hydraulisk styring – en forbedret løsning med enda større ytelse og pålitelighet. Med sterkere pumpe, høyere driftstrykk og raskere respons får du pålitelig og jevn styring for påhengsmotorer opptil 150 hk.
Systemet er designet for enkel installasjon og lang levetid takket være robust konstruksjon og korrosjonsbestandige materialer.

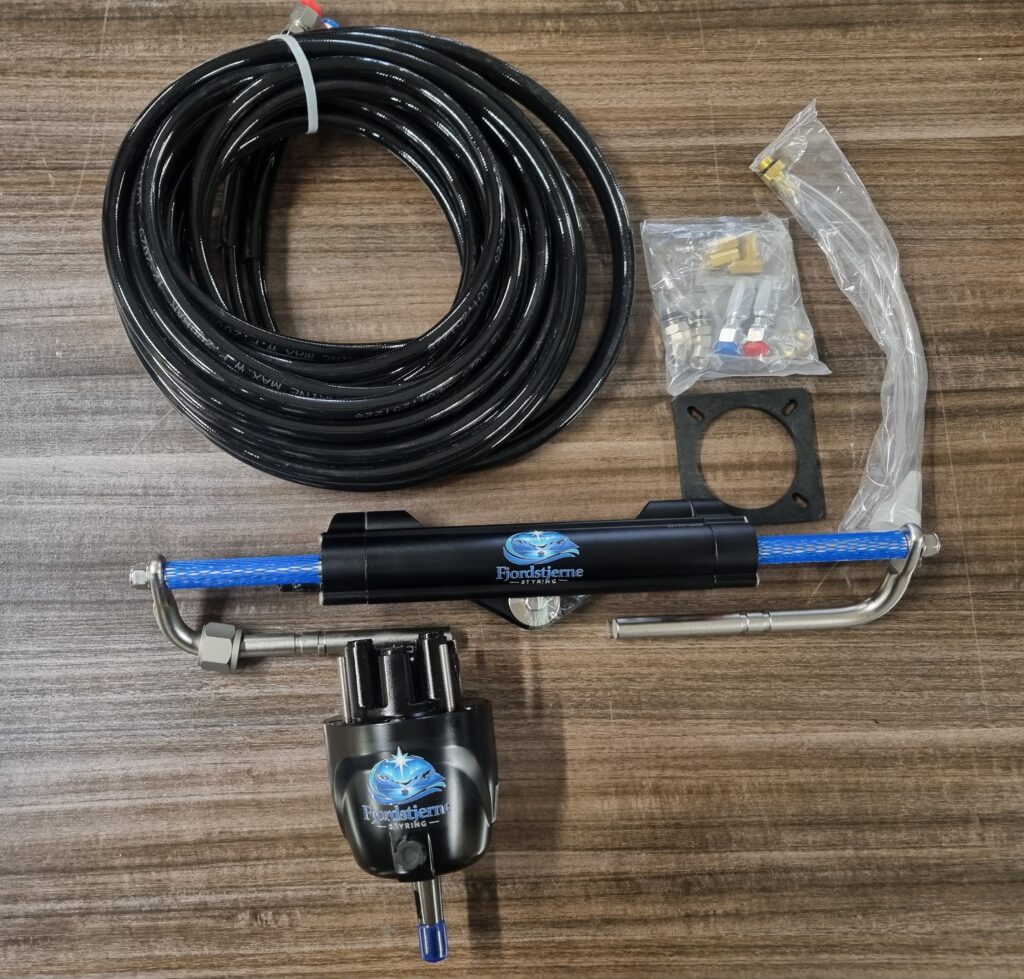

Komplett leveranse
Pakken leveres komplett med:
-
Innfellbar rattpumpe
-
Styresylinder
-
Nipler
-
2 x 6,5 meter hydraulikkslanger med påklemte fittings
Pumpen har tilbakeslagsventil og standard ¾» aksel som passer de fleste ratt.
Anbefalt rattdiameter: 350 mm
Optimal motorstørrelse: 115–150 hk
Maks motorstørrelse: 150 hk
Rattomdreininger: 5,6 fra side til side
Tekniske spesifikasjoner
Styresylinder:
-
Volum: 123 ccm³
-
Slaglengde: 204 mm
-
Gjenger: 9/16″ UNEF
Styrepumpe:
-
Volum: 22 ccm³
-
Maks trykk: 105 bar
-
Innebygget tilbakeslagsventil
-
Gjenger: 9/16″ UNEF
Minimum bredde motorbrønn: 570 mm
Høytytende og slitesterk løsning
Den nye styrepumpen arbeider med trykk opptil 105 bar og gir mer kraftfull og responsiv styring. Den optimaliserte konstruksjonen sørger for rask reaksjon og presis kontroll.
Det innebygde non-feedback-systemet øker sikkerheten ved å forhindre ufrivillige bevegelser fra motoren. Resultatet er jevn, trygg og uanstrengt styring – sesong etter sesong.
Nødvendige mål i motorbrønn
For at styresylinderen skal få plass og ikke komme i konflikt med motorbrønn ved styring og tilting, kreves følgende minimumsmål:
-
A: 570 mm
-
B: 153 mm
-
C: 127 mm
Viktig informasjon
Produsenten oppgir anbefalt motorstørrelse, og dette stemmer godt. Dersom motoren din ligger helt i øvre grense, anbefaler vi å gå opp en størrelse.
Er båten hurtiggående, bør du alltid velge en større styring for optimal kontroll og sikkerhet.
High Performance 115 hk-motorer og alle motorer med 4 3/4″ girhus (f.eks. Command Thrust) må bruke større styringsmodell.
Dersom motoren er festet med vingemuttere, kan disse og braketten over akterspeilet måtte kappes eller erstattes med gjennomgående bolter for å unngå konflikt med styresylinder ved tilting.
Kompatibilitet
Yamaha
4-takt:
-
80–150 hk (1997 ?)
-
90–115 hk A-serie (2011–2014) – trekantplate/festebrakett må snus 180°
-
90–115 hk B-serie (2014 ?)
2-takt:
-
40–50 hk (1998 ?)
-
60 hk (1998 ?) – krever Yamaha styrekrok 63D-48511-00-4D
-
70–90 hk (1986 ?) – krever spacerkit
Mercury / Mariner
4-takt:
-
75–150 hk (1984 ?)
-
60 hk (2008 ?)
2-takt:
-
40–60 hk (1998–2007) – krever spacerkit
Suzuki
4-takt:
-
40–70 hk (1998 ?) – krever spacerkit
-
90–140 hk (2001 ?) – krever spacerkit
2-takt:
-
150 hk (1986 ?)
-
115–140 hk (1987–2002) – krever spacerkit
-
90–100 hk (1990–2000)
Honda
4-takt:
-
30–50 hk (1992 ?)
-
75–90 hk (1996 ?)
-
100 hk (2015 ?)
-
115 hk (2010 ?)
-
135–175 hk (2003 ?)
Evinrude / Johnson
-
40–175 hk inkl. E-Tec (1991 ?)
-
115 hk Ficht (1997 ?)
-
75–175 hk Ficht (2017 ?)
-
40–140 hk 4-takt (1998 ?) – krever spacerkit
Tohatsu
4-takt: 60–175 hk (2014 ?)
2-takt: 40–140 hk (1990 ?)
Hva består en hydraulisk styring av?
En hydraulisk styring består av:
Styrepumpe
Aksialstempelpumpe som sirkulerer hydraulikkolje når rattet dreies. Låseventil og trykkavlastningsventil beskytter mot tilbakeslag og overtrykk.
Balansert styresylinder
Gir lineær bevegelse og styrer båten presist mot styrbord eller babord.
Hydraulikkolje
Overfører kraft fra pumpe til sylinder.
Hydraulikkslanger
Fører oljen mellom pumpe og sylinder. Fleksible, trykktestede og konstruert for lekkasjefri drift.
